อาคารโรงงานโครงสร้างเหล็กสำเร็จรูปพร้อมส่วนประกอบเหล็กรูปตัว H​

อาคารโรงงานโครงสร้างเหล็กช่างแบบเตรียมพร้อมที่มีองค์ประกอบเหล็กทรง H

I. วัสดุก่อสร้างโครงสร้างเหล็กทรง H
สแตนเลสทรง H เป็นสแตนเลสประหยัดและมีประสิทธิภาพที่มีรูปร่างตัดข้ามเป็น "H" เนื่องจากลักษณะตัดข้ามของมัน (แผ่นขอบกว้าง, เครื่องขัดบางและการกระจาย symmetrical)มันถูกใช้อย่างแพร่หลายในสาขาของโครงสร้างเหล็ก และเป็นวัสดุหลักสําหรับโรงงานงานโครงสร้างเหล็กช่าง.

1คุณสมบัติของวัสดุ
คุณสมบัติทางกลที่ดีเยี่ยม: ขอบกว้าง, โมดูลัสส่วนใหญ่, การบิดแรงและความต้านทานต่อการบีบ, เหมาะสําหรับการทนความกว้างใหญ่และภาระหนัก (เช่นแกนเครนโรงงาน,รางหลังคาฯลฯ)
การเชื่อมต่อที่เหมาะสม: แฟลนจ์ตั้งขวางกับเว็บ, ซึ่งสะดวกสําหรับการเชื่อมต่อบอลท์หรือการปั่น. การแปรรูปความละเอียดสูงสามารถบรรลุได้ระหว่างการทําแบบล่วงหน้าในโรงงาน,และประสิทธิภาพในการประกอบในสถานที่สูง.
การปรับปรุงการผลิตอุตสาหกรรม: รายละเอียดมาตรฐาน (เช่นความสูง 200-1000 มิลลิเมตร, ความกว้าง flange 100-400 มิลลิเมตร, ฯลฯ) เหมาะสําหรับการผลิตจํานวนมาก, ด้วยคุณภาพที่มั่นคงและสามารถควบคุมได้
2ประเภททั่วไป
เหล็กทรง H แบบม้วนร้อน: สร้างโดยตรงผ่านกระบวนการม้วนเหล็ก มีขนาดตัดข้ามที่แม่นยําและคุณสมบัติทางกลที่ดีและถูกใช้อย่างแพร่หลายในส่วนประกอบที่รับภาระหลัก (เช่นเสาเหล็กและคันเหล็ก).
เหล็กทรง H ที่เชื่อม: ผลิตโดยการเชื่อมและผสมแผ่นเหล็กและสามารถปรับแต่งตามรายละเอียดพิเศษ (เช่นความสูงและความหนาที่ไม่มาตรฐาน)และใช้สําหรับส่วนประกอบที่ไม่ใช่มาตรฐานหรือส่วนเสริมท้องถิ่น.

II. อาคารโรงงานโครงสร้างเหล็กช่าง

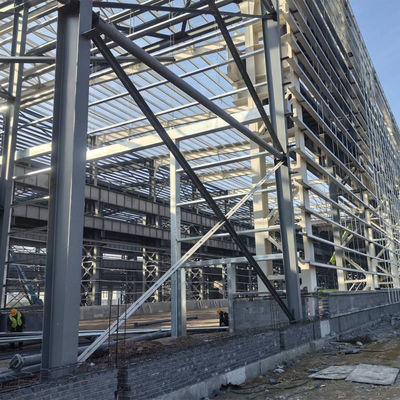

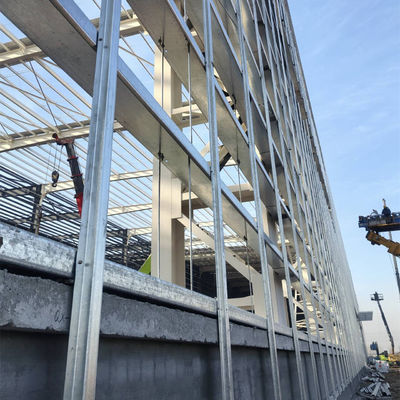

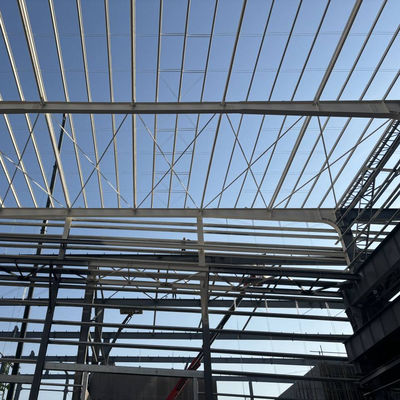

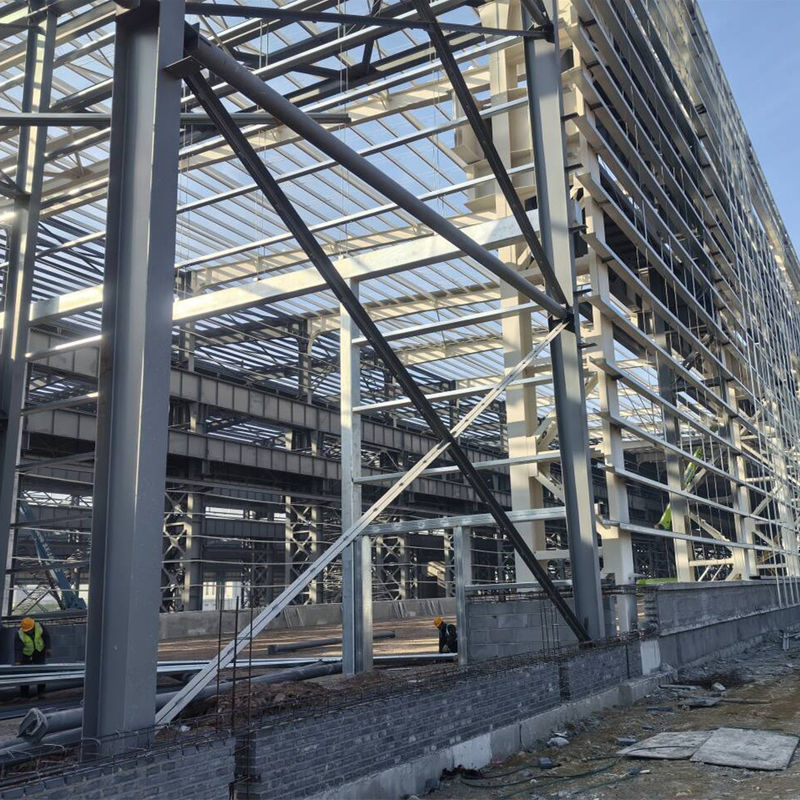

โรงงานงานโครงสร้างเหล็กช่างเป็นชนิดของอาคารที่ใช้เหล็กทรง H เป็นโครงสร้างหลัก รวมกับองค์ประกอบช่างอื่น ๆ (เช่นหลังคาแผ่นเหล็กสีแผ่นผนัง, แผ่นชั้นพื้น, ฯลฯ) โครงสร้างหลักถูกประมวลผลในโรงงานแล้วนําไปยังสถานที่เพื่อการประกอบอย่างรวดเร็ว

1การประกอบระบบโครงสร้าง
โครงสร้างรับน้ําหนักหลัก:
คอลัมน์เหล็ก: ปกติเหล็กทรง H ที่ม้วนร้อนหรือผสมผสานจะใช้ในการรับภาระตั้ง (น้ําหนักตัว, น้ําหนักของอุปกรณ์, ฯลฯ)
รางเหล็ก: H-shaped steel beams (such as welded H-shaped steel or high-frequency welded H-shaped steel) are used for lateral load-bearing of the roof/floor and are connected to steel columns through high-strength bolts or welding to form a frame system.
ระบบสนับสนุน: ประกอบด้วยการสนับสนุนระหว่างคอลัมน์ (เพื่อต้านทานแรงแนวราบระยะยาว) และการสนับสนุนหลังคา (เพื่อรับประกันความมั่นคงนอกระนาบ) และส่วนใหญ่ใช้เหล็กมุมกลมเหล็กหรือ H- รูปแบบเหล็กหมวด.
โครงสร้างห้อง
ระบบหลังคา: พลาสต์เหล็กสีที่ใช้กันทั่วไป (เช่นแผ่นเหล็กที่มีสีผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวผิวอาคารโรงงานบางแห่งใช้แผ่นพื้นผิวผสมแผ่นเหล็กแบบโปรไฟล์ (ที่ยังใช้เป็นโฟมและชั้นบรรทุกภาระ).
ระบบผนัง: แผ่นผนังแผ่นเหล็กสี (มีหน้าต่างและช่องอากาศ) หรือแผ่นแซนด์วิช (มีความสามารถในการกันความร้อนและกันเสียงที่ดีกว่า)ติดต่อกับเสาเหล็กผ่านกระดานหรือกระดาน.
ระบบช่วย:
การเชื่อมโยงพื้นฐาน: ด้านล่างของเสาเหล็กถูกแน่นกับพื้นฐานคอนกรีตโดยใช้โบลท์แอนเกอร์เพื่อให้มั่นคงโดยรวม
ผิวหน้าประตูและหน้าต่าง / อุปกรณ์: ผิวหน้าสํารองสําหรับช่องเปิดประตูและหน้าต่าง, สายรางกราน (สําหรับอาคารโรงงานขนาดใหญ่), ท่ออากาศ, เป็นต้น เพื่อตอบสนองความต้องการการผลิต
2สถานการณ์การใช้งาน
โรงงานอุตสาหกรรม: ห้องปฏิบัติการสําหรับการผลิตเครื่องจักรกล, การประกอบรถยนต์, การประมวลผลอิเล็กทรอนิกส์, ฯลฯและความสามารถในการแบกภาระสูง (ความจุของเครน 5-50t).
โกดังและโลจิสติกส์: โกดังการค้าอิเล็กทรอนิกส์ ศูนย์โลจิสติกส์ห่วงโซ่เย็น ที่ต้องการการก่อสร้างอย่างรวดเร็วและใช้พื้นที่สูง
อาคารสาธารณะ: สนามกีฬา ห้องแสดงสินค้า และสิ่งอํานวยความสะดวกในกรณีฉุกเฉินชั่วคราว (เช่นห้องกักตัวโรคระบาด) ซึ่งต้องมีระยะเวลาในการสร้างที่สั้น และสามารถแยกออกและใช้ใหม่ได้
บ้านโครงสร้างเหล็กเบา: อาคารสูงต่ํา เช่น อาคารสํานักงาน, ห้องนอน, และห้องยาม, ด้วยวัสดุปิดเบา (เช่นกระดาน OSB, กระดานหอยหิน)
3ข้อดีหลัก
ระยะเวลาการก่อสร้างที่สั้น: การผลิตล่วงหน้าในโรงงาน (ความแม่นยําของส่วนประกอบถึงระดับมิลลิเมตร) + การเชื่อมต่อโบลท์ในสถานที่ซึ่งทําให้ระยะเวลาในการก่อสร้างสั้นขึ้นมากกว่า 50% เมื่อเทียบกับโครงสร้างคอนกรีตแบบดั้งเดิม (ตัวอย่างเช่น, อาคารโรงงานขนาด 10,000 ตารางเมตรสามารถเสร็จสิ้นในเวลาประมาณ 2-3 เดือน)
สีเขียวและมิตรต่อสิ่งแวดล้อม: เหล็กสามารถนําไปใช้ใหม่ได้ร้อยละ 100 โดยใช้งานที่ชื้นน้อยลงในสถานที่ (ไม่มีการเติมคอนกรีตขนาดใหญ่) และมีเสียงและปนเป่าต่ํา
ประหยัด: การมาตรฐานส่วนประกอบลดการสูญเสียวัสดุและลดค่าแรงงานในการติดตั้ง. การปรับปรุงภายหลังมีความยืดหยุ่น (เช่นการเพิ่มหรือถอดผนังแยก, ปรับการวางแผน);
ความสามารถในการแบกภาระและความสามารถปรับปรุงได้: ความแข็งแรงสูงของเหล็กทรง H สามารถตอบสนองความต้องการของช่วงเวลานานและภาระหนัก และมันมีผลงานการแผ่นดินไหวที่ดี ( ductility ดี),ทําให้มันเหมาะสําหรับพื้นที่ที่มีความเสี่ยงต่อแผ่นดินไหว.
ค่าบํารุงรักษาที่ต่ํา: ระบบปิดแผ่นเหล็กสีทนทานต่อการสนิม (คุ้มกันด้วยการเคลือบ) มีผลงานกันน้ําที่ดี และอายุการใช้งานสามารถถึงกว่า 25 ปี

จุดสําคัญของการออกแบบแบบ
การออกแบบป้องกันไฟ Steel structures should be coated with fireproof coatings (thin type/thick type) or wrapped with fireproof boards to meet the fire resistance limit requirements of the "Code for Fire Protection Design of Buildings" (for exampleในอาคารโรงงานที่มีการจัดอันดับความทนไฟของชั้น II ขั้นต่ําความทนไฟของคอลัมน์/ขั้วเหล็กควร ≥2.5 ชั่วโมง /1.5 ชั่วโมง)
การออกแบบป้องกันการกัดกร่อน: พื้นผิวขององค์ประกอบเหล็กควรถูกกระปุกร้อนหรือเคลือบด้วยสีป้องกันการกัดกร่อน (เช่น epoxy zinc rich primer + polyurethane topcoat)และความคุ้มครองที่เข้มข้นจําเป็นในบริเวณชายฝั่งหรือพื้นที่ที่มีความชื้นสูง.
การออกแบบ Node: The beam-column connection nodes must comply with the principle of strong nodes and weak components (such as using friction-type high-strength bolts + end plates for connection) to ensure the effective transmission of force during an earthquake.
